Объемная опалубка перекрытий

Современный темп роста объемов монолитного строительства и увеличение сложности отдельных объектов обуславливают использование перекрытий, превышающих высоты 5 метров. То есть применение телескопических стоек становится невозможным. В этом случае используется объемная опалубка перекрытий – система, состоящая из вертикалей (вертикальных стоек), горизонталей (ригелей), и дополнительных конструкционных элементов (вставка, унивилка-домкрат, опора-домкрат).

Данный тип опалубки применяется при бетонировании объектов различной сложности, как с горизонтальной, так и с наклонной поверхностью, с усилением ж/б балкой, в том числе при строительстве мостов, тоннелей, эстакад, промышленных зданий, торговых и спортивных комплексов.

Использование объемной опалубки перекрытий имеет ряд преимуществ:

  • Большой диапазон применения от 1,5 до 20 метров;
  • Универсальность применения;
  • Простота монтажа и демонтажа;
  • Высокая надежность и безопасность проведения работ;
  • Удобство и долговечность эксплуатации;
  • Дешевизна конструкции.
Объемную опалубку перекрытий можно подразделить на:
  • клиновую;
  • чашечную.

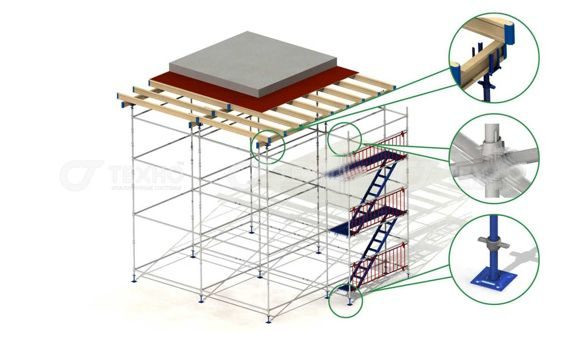

Клиновая опалубка перекрытий

Опалубка перекрытий на элементах клиновых лесов представляет собой рамную конструкцию из вертикальных и горизонтальных элементов, которая образует жесткую бесшарнирную раму, не требующую в большинстве случаев дополнительной стабилизации диагональными связями.

Технические характеристики


Материал сталь
Диаметр трубы,мм 48
Толщина стенки, мм 3
Максимальная высота монтажа, м 80
Максимальная осевая нагрузка на вертикальные стойки определяется расчетным методом
Типоразмеры вертикальных элементов, м от 0,5 до 3
Типоразмеры горизонтальных элементов, м от 0,5 до 3
Высота регулирования, мм
при домкрате и унивилке L=350 мм
500
при домкрате и унивилке L=500 мм 800
при домкрате и унивилке L=1000 мм 1 800

Внимание! Клин не сьемный. Он не выпадает и не теряется. Отсутствует возможность потери элементов при монтаже и демонтаже. Клиновой узел разработан с учетом обеспечения запаса неупругой деформации всей конструкции. При повышенных сверхдопустимых нагрузках конструкция стремится не к разрушению, а к деформации металлических несущих элементов.

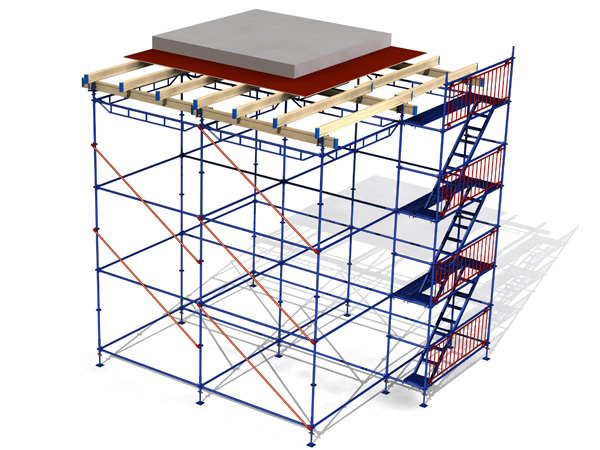

Чашечная опалубка перекрытий (cup-lock)

Чашечная опалубка, или, как ее часто называют, опалубка каплок, перекрытий представляет собой пространственную конструкцию, не требующую дополнительного раскрепления диагональными связями.

Технические характеристики

Материал сталь
Диаметр трубы,мм 48
Толщина стенки, мм 3
Максимальная высота монтажа, м 80
Максимальная осевая нагрузка на вертикальные стойки определяется расчетным методом
Типоразмеры вертикальных элементов, м от 0,5 до 3
Типоразмеры горизонтальных элементов, м от 0,5 до 3
Высота регулирования, мм
при домкрате и унивилке L=350 мм
500
при домкрате и унивилке L=500 мм 800
при домкрате и унивилке L=1000 мм 1 800

Внимание! Максимальная разрешенная высота установки - 80 метров.



Для заказа объемной опалубки перекрытий - клиновой, чашечной, cup-lock (каплок) - напишите или позвоните нам.
